Almaz alətlərinin hansı növləri var?

Diamond son dərəcə yüksək sərtliyin və aşınma müqavimətinin, aşağı sürtünmə əmsalı, yüksək elastik modul, yüksək istilik keçiriciliyi, aşağı istilik genişləndirmə əmsalı və əlvan metallarla aşağı olan üstünlükləri var. Hal-hazırda çox yüksək sərtlik olan bir vasitədir. Beləliklə, almaz alətlərinin hansı növləri var? Gəlin bir nəzər salmaq üçün Zhongyeda redaktorunu izləyək!

Almaz alətlərinin növləri:

Almaz alətlərialət quruluşuna görə bölünür: əsasən, əsasən dönmə vasitələri, freze kəsicilər, reamers, qazma bitləri, örtülmüş alətlər və digər qeyri-standart formalaşdırıcı vasitələr üçün istifadə olunur.

1. Almaz bıçaqları

1. Standart bıçaqlar: tək kristal almaz bıçaqları əsasən bir nöqtəli almaz tornaları və ya digər dəqiq tornalar üçün istifadə olunur. Səthi pürüzlülüyü, əlvan metalları emal edərkən RZ0.1-0.05μm-ə çata bilər. Polycrystalline Diamond (PCD) bıçaqları ümumiyyətlə tornalarda, emal mərkəzlərində və s., Əsasən dönmə və cansıxıcı üçün istifadə olunur. Ənənəvi ərinti bıçaqları ilə müqayisədə daha yüksək yem və xətti sürətlə istifadə edilə bilər; bıçaq həyatı karbid bıçaqları ilə müqayisədə də çox yaxşılaşdırılmışdır; Eyni zamanda, PCD bıçaqları tərəfindən işlənən iş parçasının səthi sonu ən yaxşı halda RA0.2-ə çata bilər.

2. Qeyri-standart bıçaqlar: əsasən mürəkkəb quruluşlar, ciddi tolerantlıq tələbləri və mürəkkəb emal prosedurları olan bəzi iş şəraiti üçün istifadə olunur. Maşın sıxışmış polikristallile almaz (PCD) qeyri-standart bıçaqların istifadəsi effektivliyi çox yaxşılaşdıra bilər. Eyni zamanda, maşınla sıxışdırılmış quruluşun istifadəsi istehsal xərclərini azalda bilər.

2. Diamond freze bıçaqları

Polycrystalline Diamond (PCD) freze bıçaqları, freze kəsici diskləri və yafreze köynəyiÇubuqlar, ümumiyyətlə freze təyyarələri və addımlar üçün istifadə olunur. Xətti sürət 2500-3000m / dəq qədər ola bilər. Karbid bıçaqları ilə müqayisədə alət həyatı 5-10 dəfə artır. Avtomobil alüminium alüminium alüminium silindrinin başları, motosiklet qutuları və kalıp təyyarələri kimi əlvan metal səth freze üçün seçimdir! Qiymət-performans nisbəti çox uyğundur.

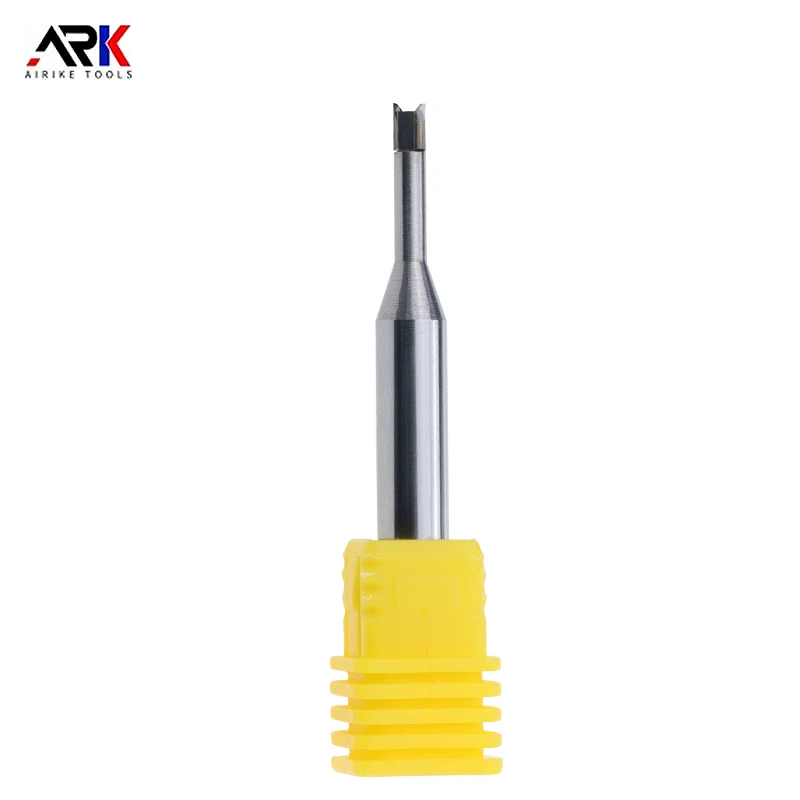

3. Diamond çubuq freze kəsici

Diamond Rod freze kəsiciləri vahid kristal almaz freze kəsicilərinə və policrystalline (PCD) freze kəsicilərinə bölünür.

Polycrystalline Diamond (PCD) çubuq freze kəsiciləri iki növə bölünür. Biri ox boyunca iş parçası səthinə şaquli olaraq nüfuz etmək üçün istifadə edilə bilən bir mərkəz freze kəsicisidir. Freze çuxur kimi iş parçaları üçün səmərəliliyi çox yaxşılaşdırılacaqdır. Digəri qeyri-mərkəz freze kəsicidir. Bu tip freze kəsici ümumiyyətlə iş parçasına radikal olaraq, dəyirman patronları, addımlar, səthlər və digər hissələri CNC proqramlaşdırma vasitəsi ilə kəsilir.

4. Diamond Reamer

Ümumiyyətlə diametri ölçüyə əsaslanaraq almaz reamer, bir ərinti matrixindən və ya polad matrisdən istifadə edir və kəsici kənarların sayı 2 və ya daha çoxdur.

Bu tip vasitə əsasən sərt tolerantlıq tələbləri və yüksək finiş tələbləri ilə delikləri emal etmək üçün istifadə olunur. Hər ikisi də çuxur və kor dəliklər vasitəsilə işlənə bilər. Bu tip vasitə ilə işlənən deliklərin sonu ra0.1-ə qədər çata bilər.

5. almaz qazma bitləri

Polycrystalline Diamond (PCD)Qazma bitləri ümumiyyətlə diametrə görə ərinti və ya polad substratlardan hazırlanmışdır. Polycrystalline Diamond (PCD) qazma bitləri birbaşa iş parçasına deşiklər qazın. İş parçasının özündə heç bir deşik yoxdur və dəqiq tələblər yüksək deyil. PCD qazma bitləri yalnız emal mərkəzi avadanlıq üçün uyğundur.

Polycrystalline Diamond (PCD) qazma bitləri əsasən aşağıdakılar daxildir: PCD deşik genişləndirmə qazma bitləri, PCD addım qazma bitləri, PCD twist qazma bitləri, PCD düz alt qazma bitləri və s.

6. Almaz örtülmüş alətlər

Almaz örtülmüş alətlər, CVD metodundan istifadə edərək CVD metodundan istifadə edərək, sementlənmiş karbid və ya keramika kimi bir substratda birbaşa bir substratda yerləşdirin. Bunlar mürəkkəb həndəsi formaları olan alətlər üçün istifadə edilə bilər və prosesdə çətinlik çəkən materialların işlənməsi üçün ideal vasitələrdir.

Tool növləri örtük üçün uyğundur: bıçaqlar, freze kəsiciləri, qazma bitləri, reamers, kəsici kəsmə və s.

7. Diamond Forming Aləti

Polycrystalline Diamond (PCD)Formatlaşdırma vasitəsi fırlanan vasitəyə aiddir. Onun üstünlüyü yüksək emal səmərəliliyidir. Eyni zamanda birdən çox addım deşikləri dəyirmanı və nisbətən dəqiq həndəsi tolerantları təmin edə bilər. Müxtəlif emal üsullarına görə iki növə bölünür. Biri eksenel emalı və birdəfəlik formalaşır; Digəri CNC proqramlaşdırma və traektoriya emalı. Alət sahibi BT sapı, HSK sapı, düz qolu və s.

Yuxarıdakı almaz alətlərinin növləri burada paylaşılır. Əhəmiyyətli performans fərqləri olan bir çox almaz vasitəsi var. Müxtəlif növ almaz alətlərinin quruluşunda, hazırlıq metodu və tətbiqi sahəsindəki böyük fərqlər də var.
